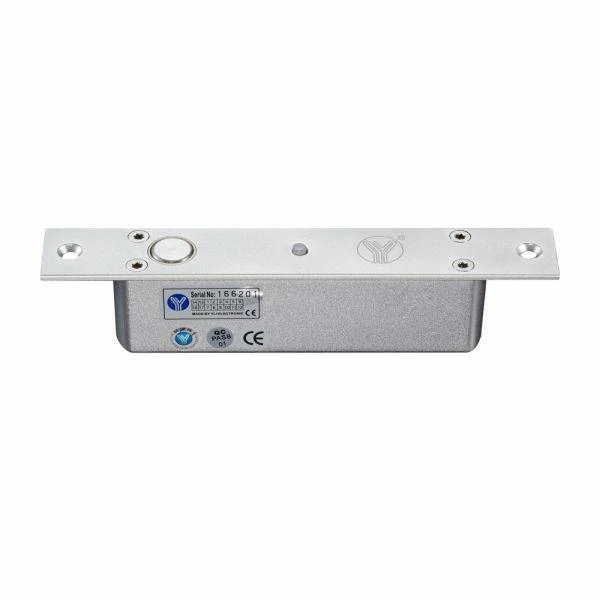

Електроригельний замок Yli Electronic YB-200 LED врізний з силою утримання 1000 кг, тип установки – врізний, для дерев’яних, металевих, металопластикових та скляних дверей. Нормально відкритий (NO), закривається подачею живлення 12 В. Вбудований таймер затримки зачинення дверей: 0/3/6/9 сек. Підходить для внутрішньої (в приміщенні) установки. У комплекті планка з герконом.
Функціональність
Електрозамок Yli Electronic YB-200(LED) має наступну функціональність та характеристики:
- сила утримання 1000 кг на розрив;
- можливість закриття замка подачею живлення 12 В/ 850 мА (робочий режим), 150 мА (режим очікування);
- без живлення замок буде постійно відкритий (NO);
- вбудований таймер затримки зачинення дверей: 0/3/6/9 сек;
- врізна установка в двері або в дверну коробку;
- можливість установки на дерев’яні, металеві двері;
- можливість установки на металопластикові двері (сам замок врізається в коробку);
- можливість установки на скляні двері (з використанням монтажних планок BBK-600/ BBK-700);
- корпус зроблений з нержавіючої сталі;
- робоча температура: від -10° до 50° С.
Принцип роботи замка Yli Electronic YB-200 (LED)
Для роботи замка на нього має бути подано електроживлення. Під час закриття дверей вбудований в замок геркон реагує на магніт у планці й замикає контакт соленоїда, що висуває ригель. Двері знаходяться в закритому стані (ригель висунутий) і для відкриття замку необхідно вимкнути живлення. Схема роботи замку відповідає правилам пожежної безпеки. Для управління електроригельним замком рекомендуємо використовувати контролери.
Призначення
Замок використовується в системах контролю доступу, наприклад, офісах, бізнес-центрах, магазинах, складських приміщеннях. Замок підходить для внутрішньої (в приміщенні) установки.
Сумісність
Замок Yli Electronic YB-200(LED) сумісний з відеодомофонами, кодовими клавіатурами, зчитувачами, контролерами, радіоконтролерами, кнопками виходу та іншими пристроями систем контролю доступу.
Комплектація
- електроригельний замок;
- накладка на замок;
- планка;
- монтажний комплект;
- кріпильні накладки для порожнистої металевої коробки;
- інструкція.
Інсталяція
- Налаштуйте таймер затримки (перемикається перемичками на замку);
- Зробіть нішу в дверній коробці/ двері за розміром замку і планки, після чого встановіть замок врівень з поверхнею;
- Прикладіть накладку на замок і зафіксуйте шурупами;
- Встановіть планку таким чином, щоб вбудований магніт (пластиковий круг) був нижче ригеля замку. Відстань між замком і планкою повинно бути не більше 8 мм;
- Згідно з інструкцією підключення, під’єднайти електроригельний замок до живлення й пристроїв системи контролю доступу.
